ADM Safety

PBR TT

Kód: BLAC065
29 754 Kč 24 590 Kč bez DPH
Na dotaz
Možnosti doručení

Detailní informace

Konkurenční výhody
Prověřený obchod
Ověřeno zákazníky a lékaři.
Doprava
Doprava
Expedujeme 3x denně
sklad
Sklad
Veškeré produkty držíme skladem.

Detailní popis produktu

profesionální studiový patching panel s konektory TT a DB-25, 2x48 přípojných bodů, zlacené kontakty, vysoká spolehlivost a dlouhá životnost

  • profesionální studiový patching panel
  • 2x48 přípojných bodů
  • konektory TT a DB-25
  • zlacené kontakty konektorů
  • vysoká spolehlivost a dlouhá životnost



Profesionální studiový patching panel s konektory TT a 96 propojovacími body je určen pro profesionální studia, analogové mixážní konzole a přistrojové panely. Díky zlaceným konektorům se vyznačuje vysokou spolehlivostí a dlouhou životností.

------------------------------------------------------------------------------------------

Vaše kvalitní studiové i domácí přístroje vyžadují kvalitní propojení. Black Lion Audio se ultimátně kvalitnímu zvuku věnuje už léta. Proto přináší na trh nové PBR patchbaye – propojovací panely pro použití jak ve studiu, tak i v divadlech a jiných profesionálních zvukových instalacích.

Každý patchbay PBR používá vysoce kvalitní kovové konektory s pozlacenými kontakty. Tak je zajištěno vysoce spolehlivé propojení vašich přístrojů. Černě eloxovaný hliníkový přední panel a kovové tělo dodává patchbayům série PBR elegantní sofistikovaný vzhled a spolu s bytelnými konektory zabezpečuje mechanickou odolnost a dlouhou životnost.



PBR TT
je patchbay určený k propojování přístrojů a kabelových rozvodů pomocí konektorů TT. K propojení je nutno použít kvalitní symetrické patch kabely typu TT. Patch panel je proveden ve formátu 19“ 1U a lze jej umístit přímo do mixážní konzole nebo do 19" racku s přístroji.

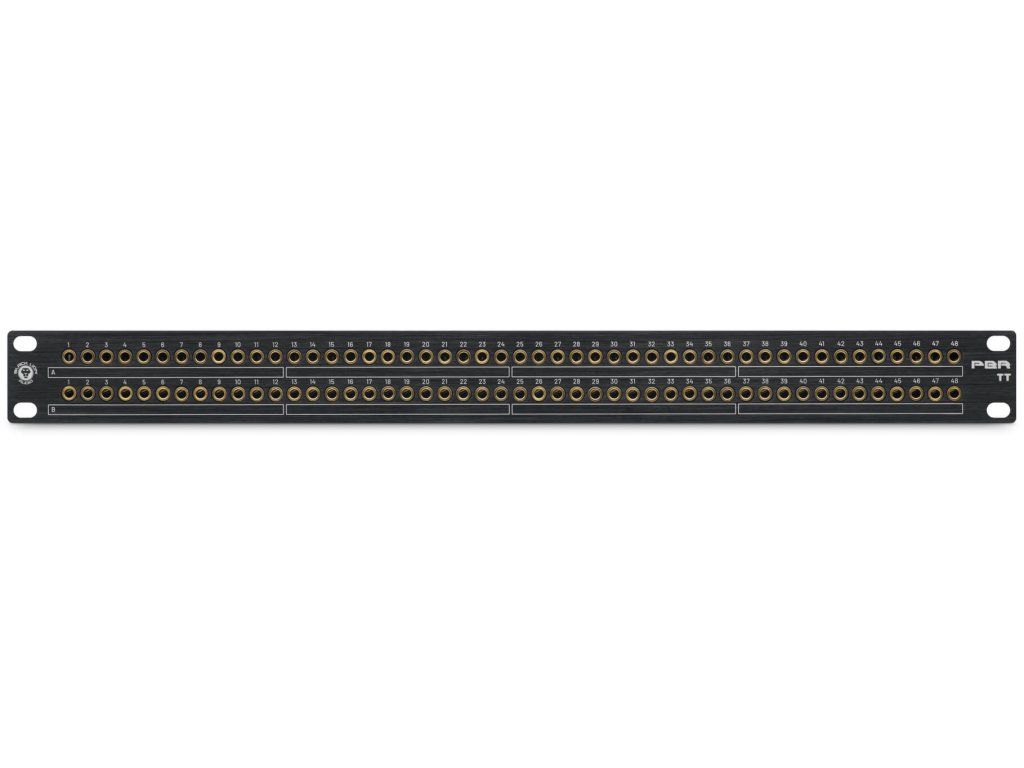

přední panel
Patchbay TT má na předním panelu 96 TT konektorů ve dvou řadách A a B (2x 48) označených 1 - 48. Pro větší přehlednost jsou graficky sdruženy po dvanácti s polem pro popis. Hliníkový přední panel je opatřen bočními úchyty pro instalaci do 19“ racku.

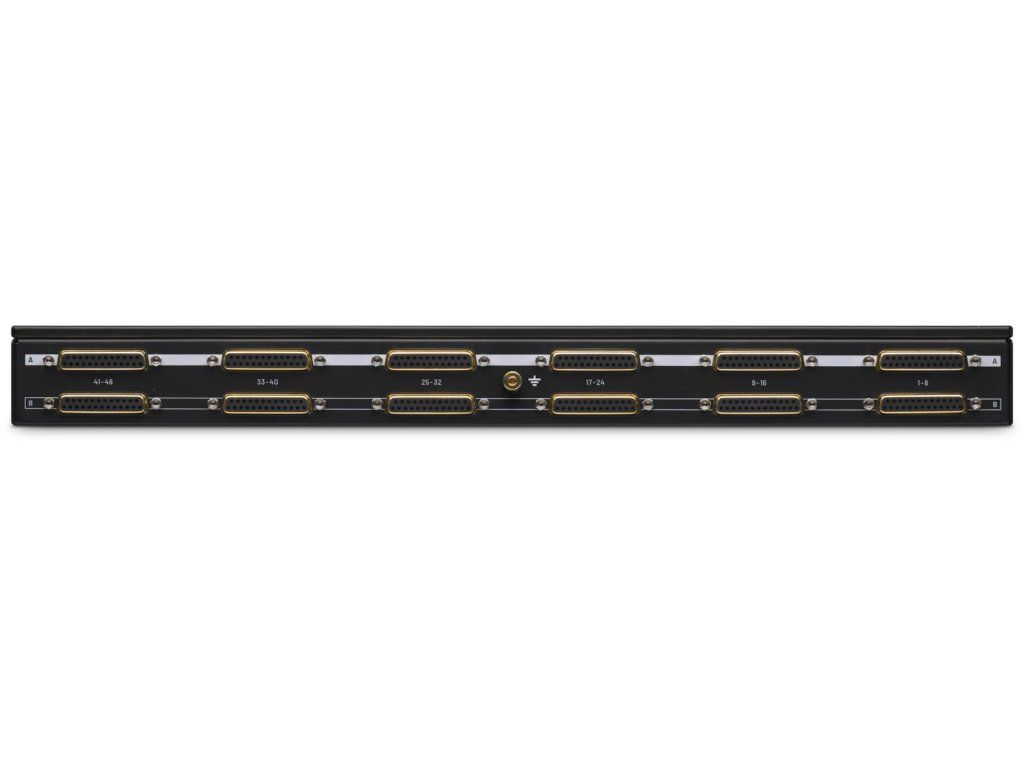

zadní panel
Zde najdete 2x 6 konektorů DB-25 ve dvou řadách A a B, které odpovídají konektorům na předním panelu.

módy

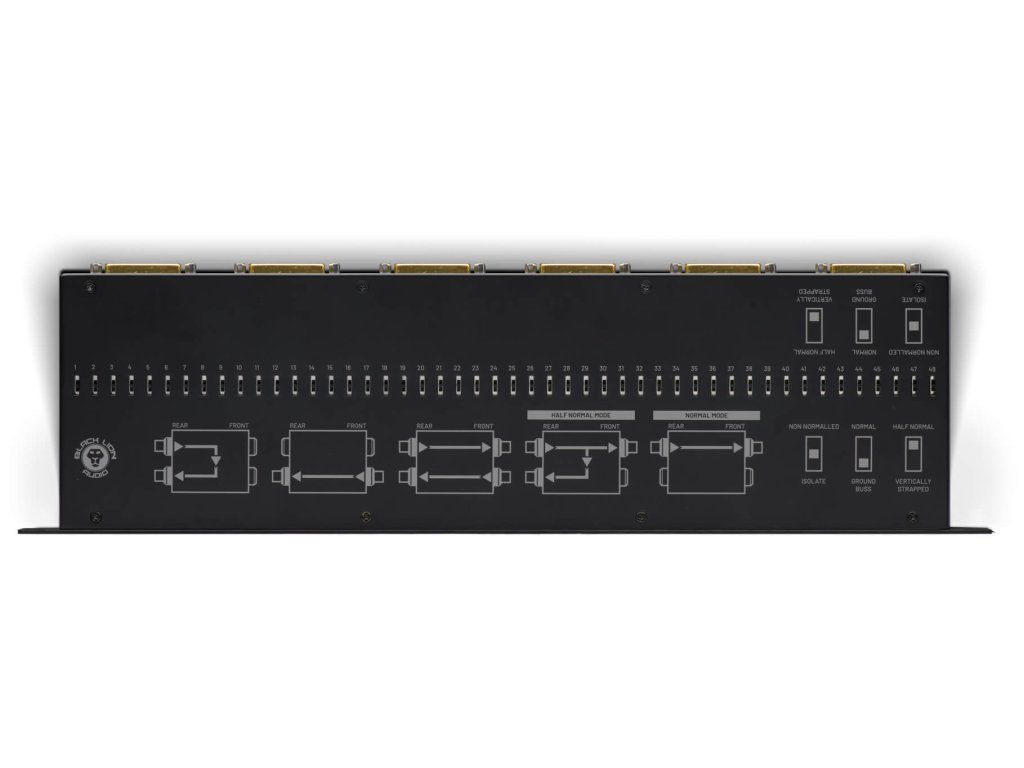

Na horní straně patching panelu jsou přepínače pro volbu módu každého kanálu. Pro každou dvojici konektorů A-B lze nastavit mód Full-Normal, Half-Normal, nebo Non-Normal.*



vlastnosti:

  • počet konektorů:
    • přední panel: 96 TT (2x 48)
    • zadní panel: 12 DB-25 (2x 6)
  • typ konektorů:
    • TT – pozlacené kontakty
    • DB-25 - pozlacené kontakty
  • počet propojovacích bodů: 96
  • přepínání módů: Full-Normal, Half-Normal a Non-Normal*
  • eloxovaný hliníkový přední panel
  • bytelné kovové šasi
  • vysoká mechanická odolnost a spolehlivost
  • dlouhá životnost
  • rozměry: 48,5 x 4,5 x X cm (Š x V x H)
  • šířka, výška: 19”, 1U
  • hmotnost: X kg



-------------------------------------------------------------------------------------

*Módy propojení konektorů:

Ve většině případů je užitečné horní řadu A použít pro výstupy a dolní B pro vstupy.

-----------------------------------------------------------------------------

Full-Normal mód

- zadní konektory A-B jsou propojeny (výstup je propojen s příslušným vstupem)
- pokud se do kteréhokoli z obou konektorů A i B na předním panelu zasune patch kabel, propojení se přeruší.

Je ideální např. k propojení párového kabelu se vstupy mixážní konzole. Pokud nezapojíte žádný patch kabel, výstup páráku 1 jde do vstupu 1 mixu, výstup 2 do vstupu 2,...



Half-Normal mód

- zadní konektory A-B jsou propojeny (výstup je propojen s příslušným vstupem)
- při zapojení kabelu do horního konektoru A propojení zůstává
- při zapojení kabelu do spodního konektoru B se propojení přeruší

Je vhodný pro rozbočení signálu k více vstupům – výstup efektového procesoru do mixu i poslechu, přivedení sběrnice Aux k více sluchátkovým distributorům apod.



Non-Normal mód (isolated)

- zadní konektory A-B nejsou nijak propojeny a chovají se zcela nezávisle. Jakékoli propojení je nutné realizovat na předním panelu pomocí patch kabelů TT.

Je vhodný k vyvedení přístrojů a procesorů, kdy není smysluplné propojení vstupu s výstupem. Např. vstup hallu na konektor B a výstup na konektor A.

Doplňkové parametry

Kategorie: Hudební nástroje
Hmotnost: 1 kg
