PBR TRS3

Detailní popis produktu

PBR TRS3

je patchbay určený k propojování přístrojů a kabelových rozvodů pomocí konektorů TRS 6,3 mm (velký symetrický jack). K propojení lze použít kvalitní symetrické patch kabely nebo standardní symetrické TRS kabely. Pro každou dvojici konektorů A-B lze zvolit jeden ze tří propojovacích módů. Patch panel je proveden ve formátu 19“ výšky 1U.

• patchpanel s konektory TRS 6,3 mm
• 96 audiofilských konektorů se zlacenými kontakty
• 48 propojovacích bodů
• přepínání tří módů pro každou dvojici A-B
• popisová pole
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost

Vaše studiové i domácí přístroje jistě vyžadují kvalitní propojení. Black Lion Audio se kvalitnímu zvuku věnuje už léta. Proto nabízí řadu PBR – špičkové patchbaye (propojovací panely) pro použití v audio studiu, rozhlase, TV, divadle, koncertních sálech a jiných profesionálních zvukových instalacích.

Každý patchbay PBR používá kovové konektory nejvyšší kvality s pozlacenými kontakty. Tak je zajištěno vysoce spolehlivé propojení vašich přístrojů. Černě eloxovaný hliníkový přední panel a kovové tělo dodává patchbayům série PBR elegantní a praktický vzhled; spolu s bytelnými konektory zabezpečuje mechanickou odolnost a dlouhou životnost.

přední panel

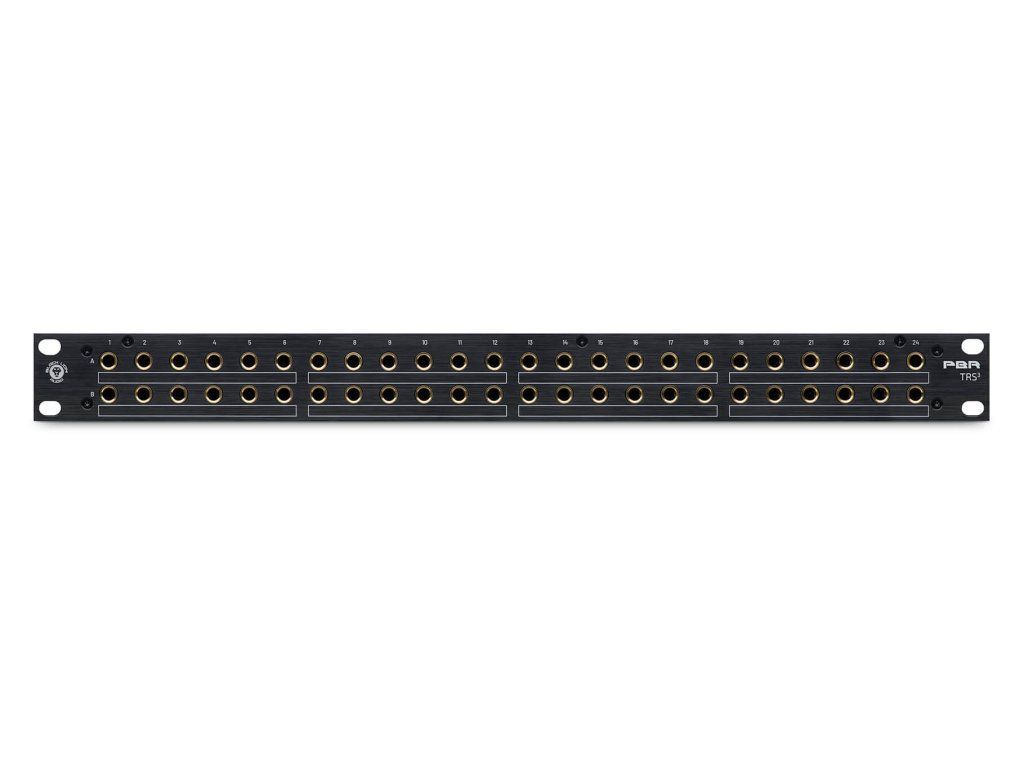

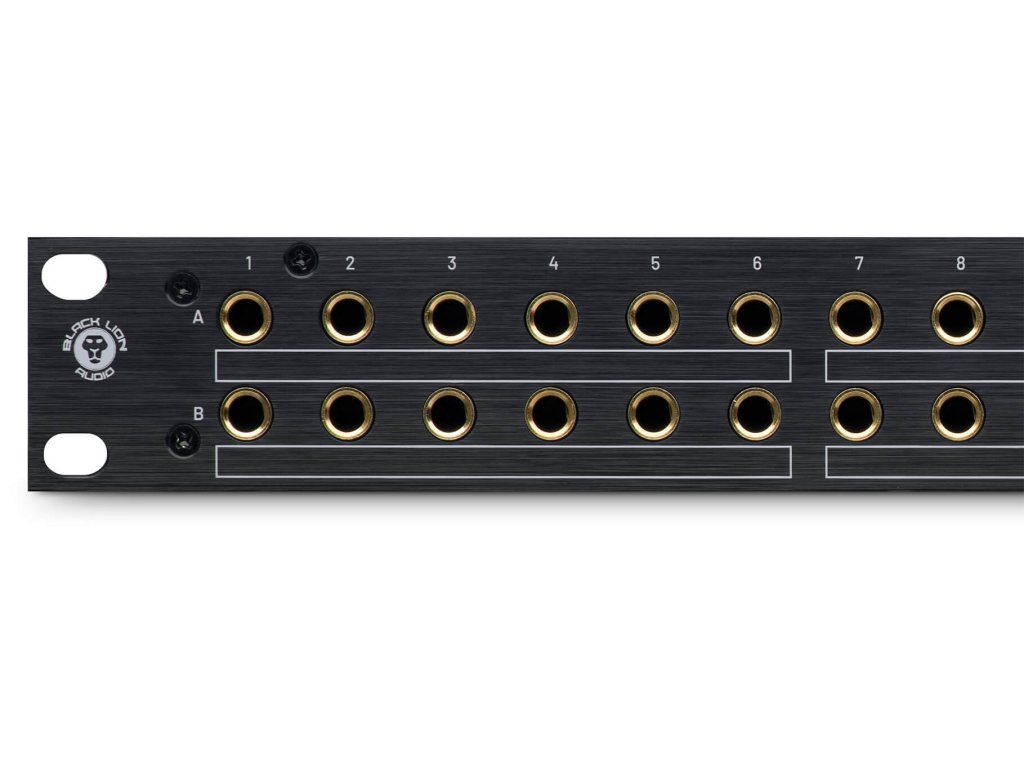

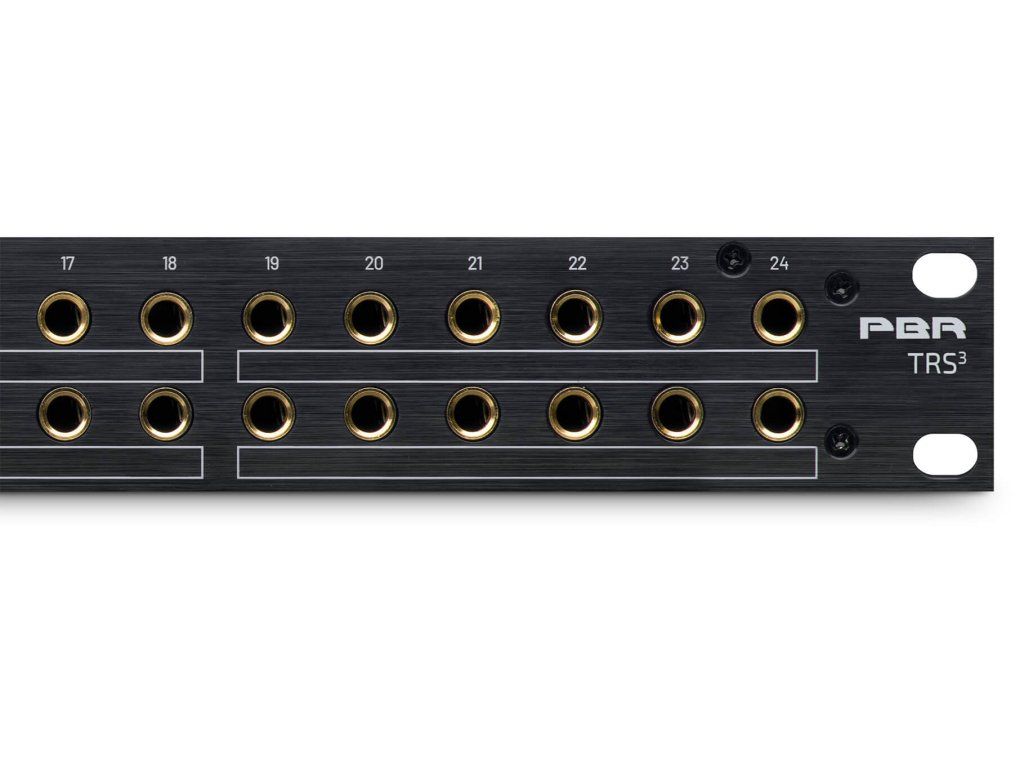

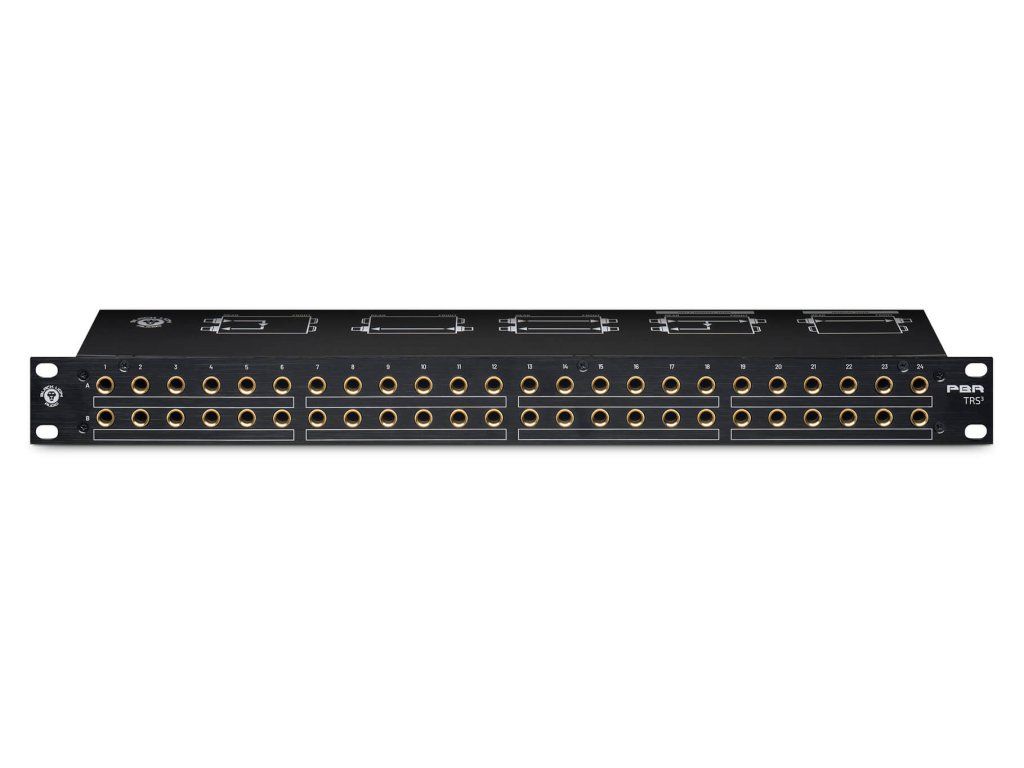

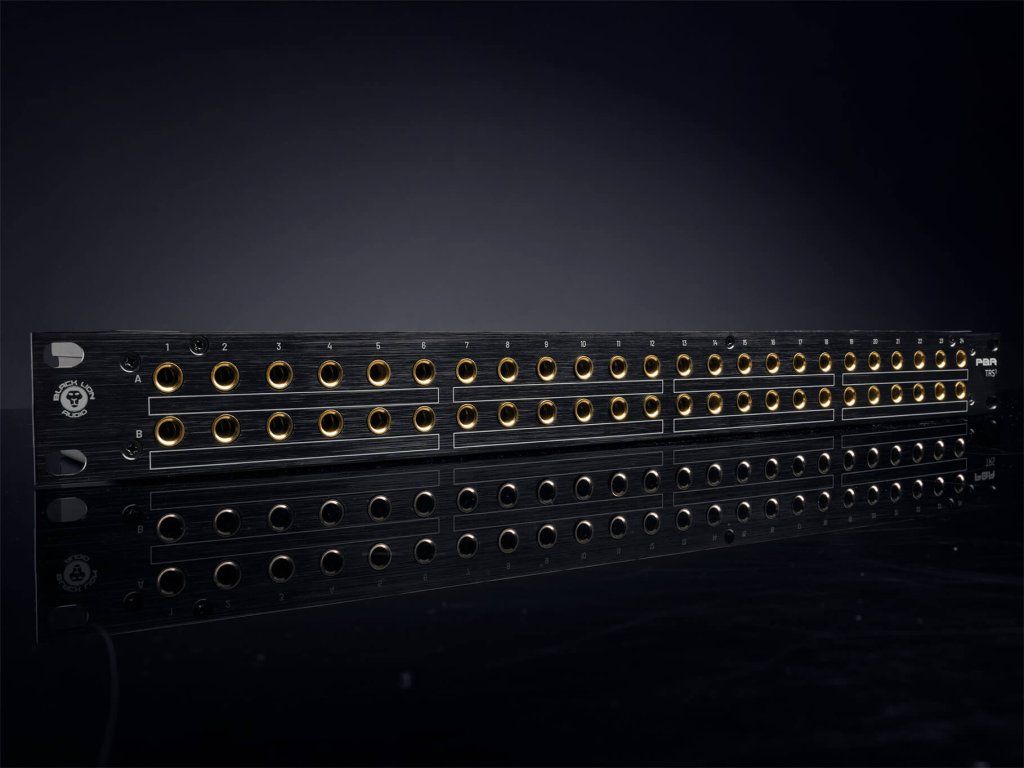

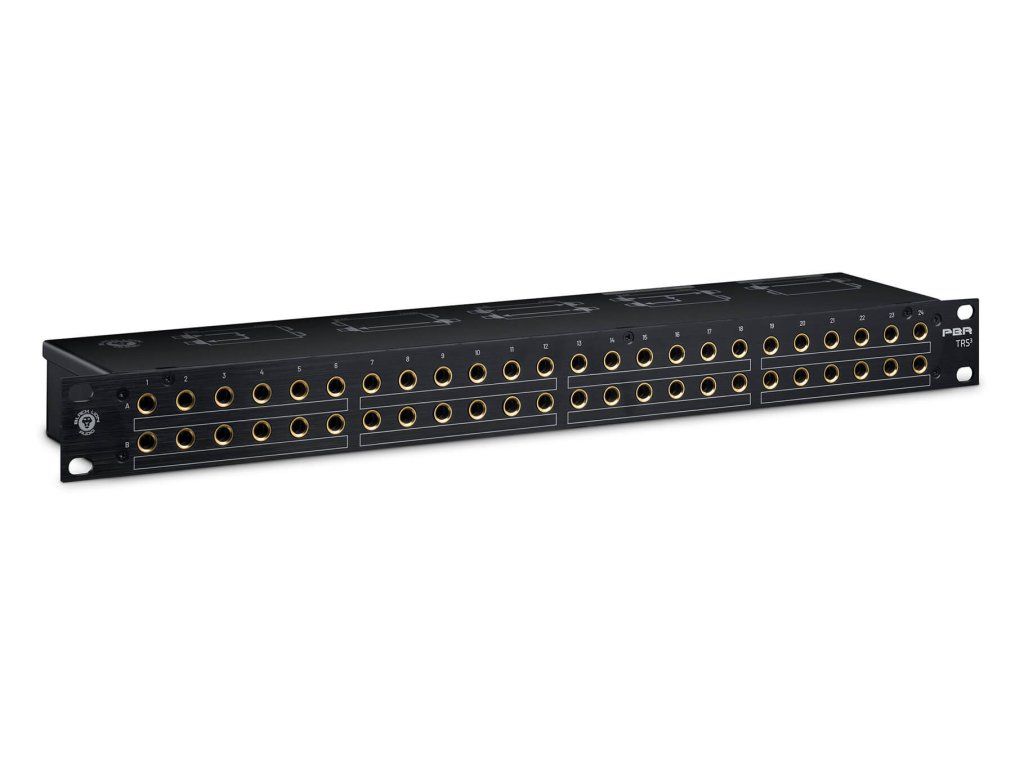

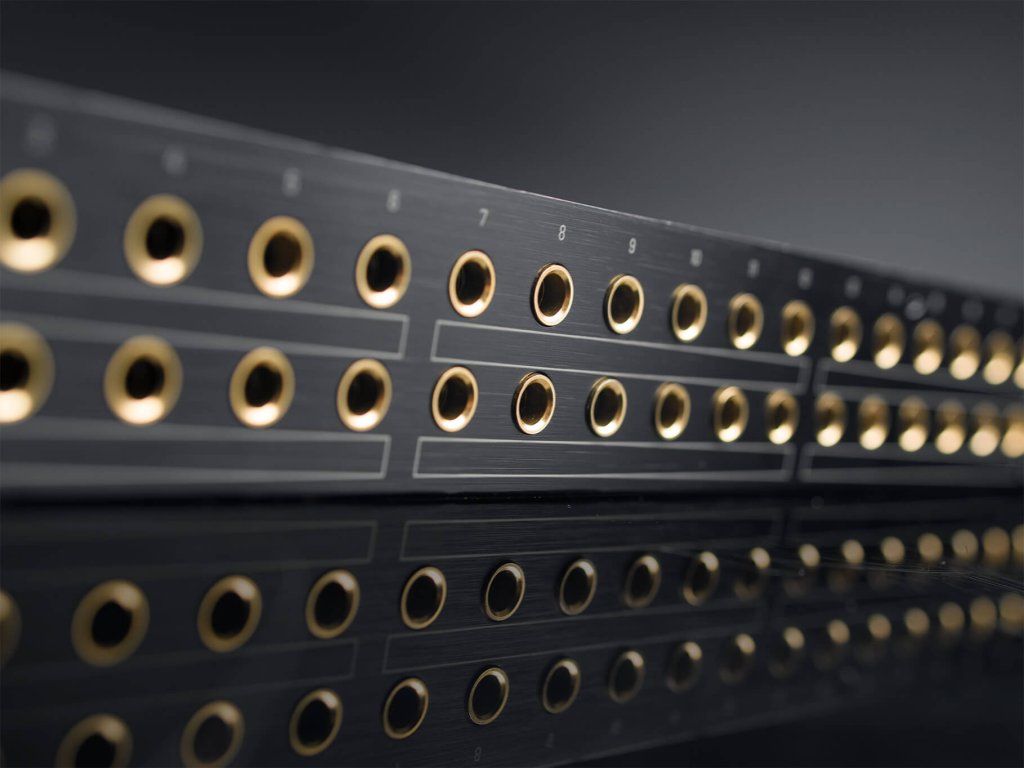

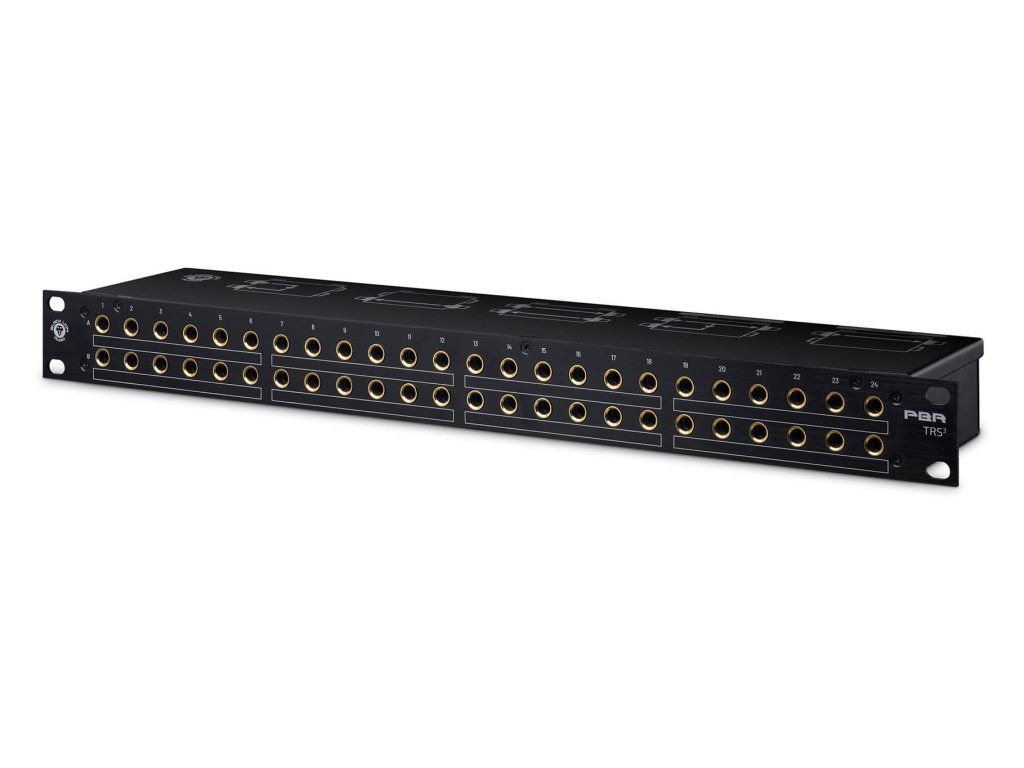

Patchbay PBR TRS3 má na předním panelu 48 TRS 6,3 mm konektorů ve dvou řadách A a B (2x 24) označených 1 - 24. Pro větší přehlednost jsou graficky sdruženy po šesti s polem pro popis. Hliníkový přední panel je opatřen bočními úchyty pro instalaci do 19“ racku.

zadní panel

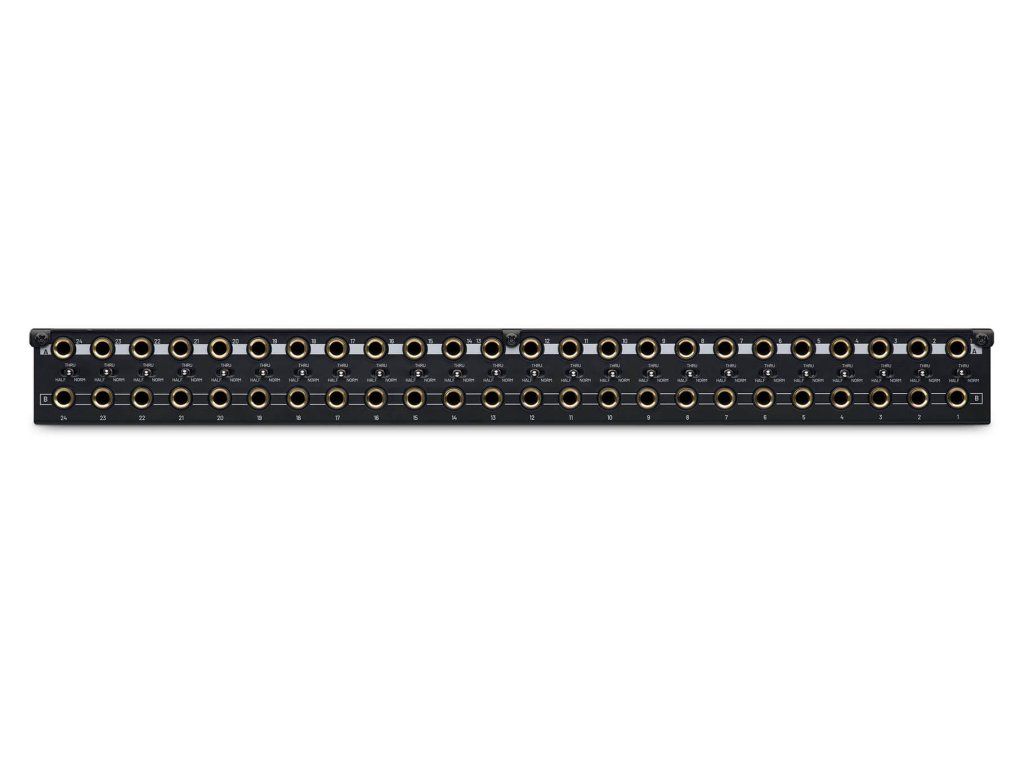

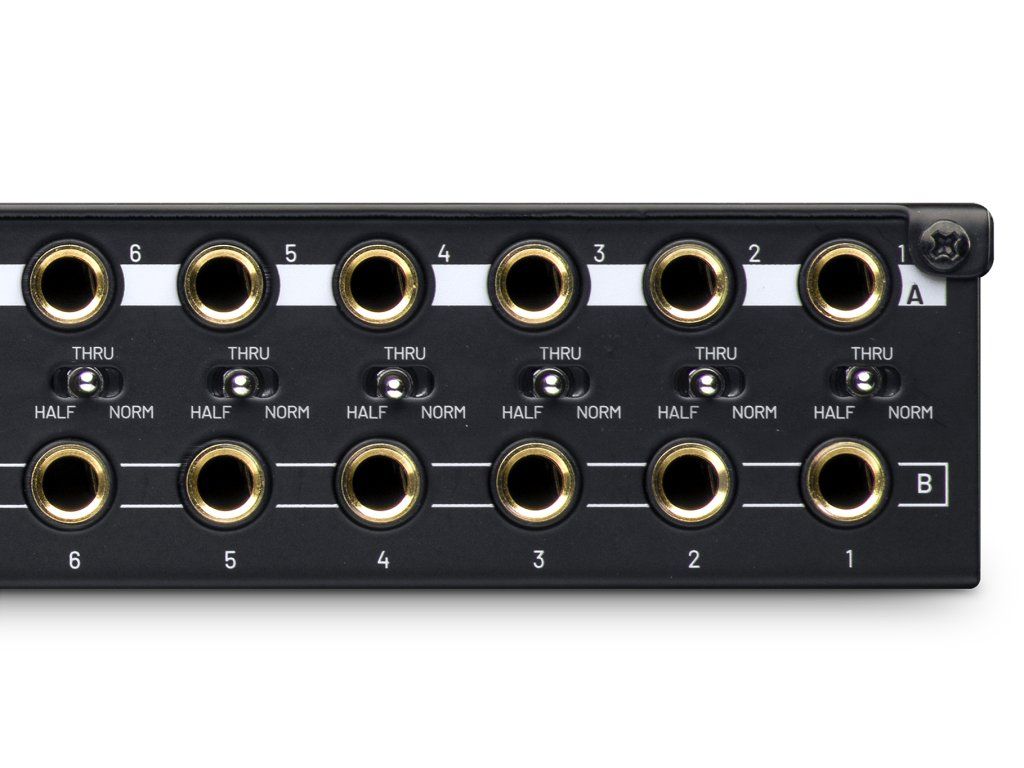

I na zadním panelu je 48 konektorů TRS 6,3 mm ve dvou řadách A a B, které odpovídají konektorům na předním panelu. Pomocí přepínače lze pro každou dvojici konektorů A-B nastavit tři módy*:

• Normal
• Half-Normal
• Thru

Podrobnosti o módech můžete prozkoumat na konci popisu*.

vlastnosti:

• počet konektorů: 96 (2x 48) audiofilských TRS s pozlacenými kontakty
• typ konektorů: TRS 6,3 mm (velký jack)
• počet propojovacích bodů: 48
• přepínání módů*:
  • Normal
  • Half-Normal
  • Thru
• eloxovaný hliníkový přední panel
• pole pro popis
• bytelné kovové šasi
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost
• rozměry: 48,5 x 4,5 x X cm (Š x V x H)
• šířka, výška: 19”, 1U
• hmotnost: 1,36 kg

*Módy propojení konektorů patch panelů:

Ve většině případů je užitečné horní řadu A použít pro výstupy a dolní B pro vstupy. Pro mód Normal můžete konektory A a B zapojit libovolně.

Normal
zadní konektory A-B jsou propojeny - výstup je propojen s příslušným vstupem.
Přední panel: Pokud se do kteréhokoli z obou konektorů A, B zapojí kabel, propojení se přeruší.

Je ideální např. k propojení párového kabelu 1-24 se vstupy mixážní konzole 1-24 bez použití patch kabelů. Umožňuje také libovolné přepojování výstupů k libovolným vstupům za současného přerušení cesty.

Half-Normal
zadní konektory A-B jsou propojeny – výstup je propojen s příslušným vstupem.
Přední panel: Při zapojení kabelu do horního konektoru A propojení zůstává, při zapojení kabelu do spodního konektoru B se propojení přeruší.

Je vhodný pro rozbočení signálu k více vstupům – výstup efektového procesoru do mixu i poslechu, přivedení sběrnice Aux k více sluchátkovým distributorům apod.

Thru (De-Normal, Non-Normal, Isolated)
Zadní konektory A-B nejsou nijak propojeny a vše se realizuje pouze kabely na předním panelu – pokud nejsou na předním panelu zapojeny žádné kabely, neexistuje žádné propojení konektorů A-B.

Mód se používá zejména k připojení jednotlivých procesorů, kdy nemá smysl jakékoli propojení konektorů A-B. Např. propojení výstupu EQ s jeho vstupem apod.
