AXE I/O

Prvotřídní audio rozhraní pro záznam a editaci kytarového zvuku

Jako průkopník v oblasti zvukových simulací strávila společnost IK Multimedia studiem nahrávání kytar, kytarových zesilovačů a efektů možná více času než kdokoliv jiný na světě. Vytvoření více než 400 simulací kytarového vybavení nám od roku 2002 zabralo desítky tisíc hodin pečlivého měření nejrůznějších vztahů a zákonitostí mezi nástroji, snímači a obvody zesilovačů. Díky spolupráci s těmi nejslavnějšími kytaristy, výrobci a zvukaři jsme se naučili vytvářet a digitalizovat ty nejlepší kytarové zvuky.

AXE I/O předává všechnu tuto zkušenost do vašich rukou.

AXE I/O lze popsat jako kombinaci profesionálního audio rozhraní (2 vstupy/5 výstupů) a kontroleru. Jedná se o systém, který byl navržen především pro potřeby nahrávajících kytaristů. Společně s nejlepším zvukem ve své třídě je vybaven souborem takových funkcí, díky kterým bude vaše nahrávání rychlejší, jednodušší a lepší než kdy jindy.

 AXE I/O pracuje s exkluzivním typem tzv. trojité topologie se dvěma vstupními obvody PURE a JFET, díky kterým je možné jediným přepínačem volit mezi zvukově zcela čistým předzesilovacím stupněm a lampovým charakterem.

Patentovaný obvod Z-Tone™ díky technologii impedančního přizpůsobení spolupracuje se snímači na vaší kytaře a otevírá tak prostor k mimořádné zvukové flexibilitě.

 AXE I/O je vybaven speciálním výstupem Amp Out, s jehož pomocí můžete bez použití dalších externích zařízení (a bez potřeby jakkoliv měnit stávající zapojení) svoji nahrávku „prohnat“ skutečným kytarovým zesilovačem či efekty. Tento výstup pracuje s nízkou úrovní šumu a dokáže eliminovat zemní smyčky, díky čemuž udrží re-amplifikaci „potichu“ i při vysokém nastavení gainu.

 Plné funkční propojení AXE I/O s dodávaným softwarovým nástrojem AmpliTube 4 Deluxe vám umožní volit presety a nastavovat jejich hodnoty pomocí vstupního potenciometru na předním panelu. Díky možnosti připojit k AXE I/O hardwarové pedály a nožní přepínače pak můžete svůj virtuální rig ovládat, aniž byste zvedli ruce ze svého nástroje.

Vzhledem k tomu, že na palubě AXE I/O je připravena vestavěná ladička, nezaskočí vás ani nečekaný zásah inspirace.

Každý prvek a funkce AXE I/O byly navrženy bez kompromisů tak, aby je bylo možné použít v reálných situacích.

Je to přesně takové řešení, jaké jsme si vždy přáli!

Špičkové audio rozhraní pro všechny

Dynamický rozsah 117 dB, frekvenční odezva 3 Hz – 32 kHz, impedance až 1 MOhm! Není pochyb o tom, že toto nejsou čísla, se kterými byste se setkávali u běžných nástrojových vstupů. Tyto hodnoty jsou však pro zachycení co nejpřesnějších detailů vaší hry zcela zásadní. Pomáhají vytěžit z nástroje to nejlepší a udržují zvuk čistý a transparentní.

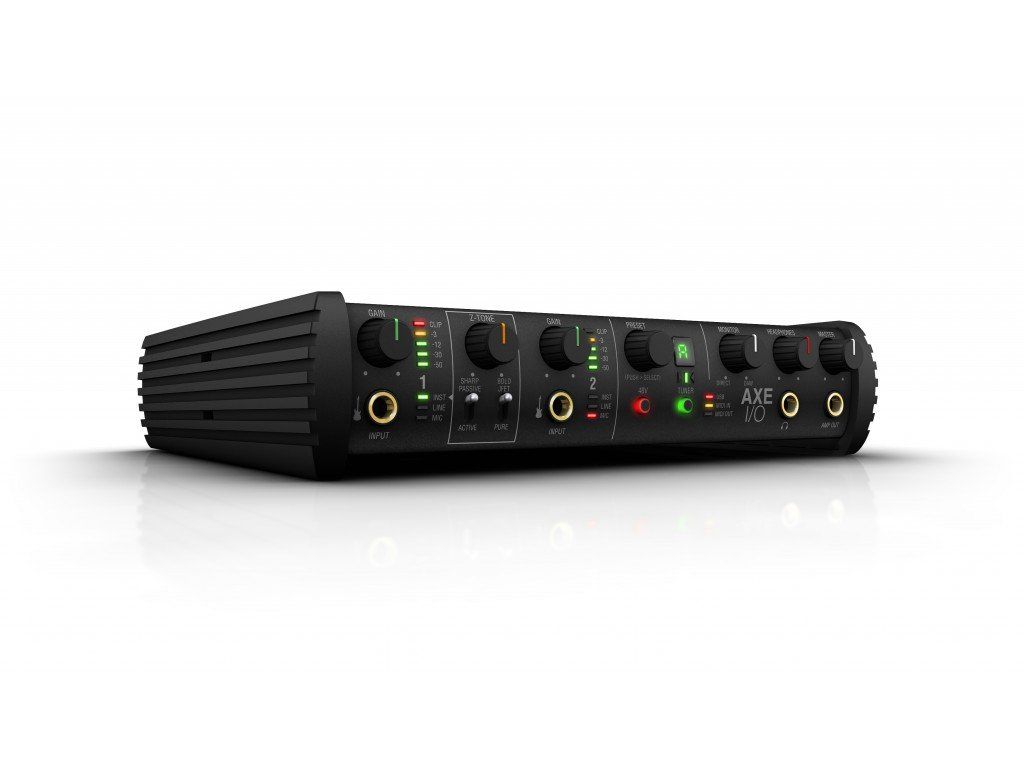

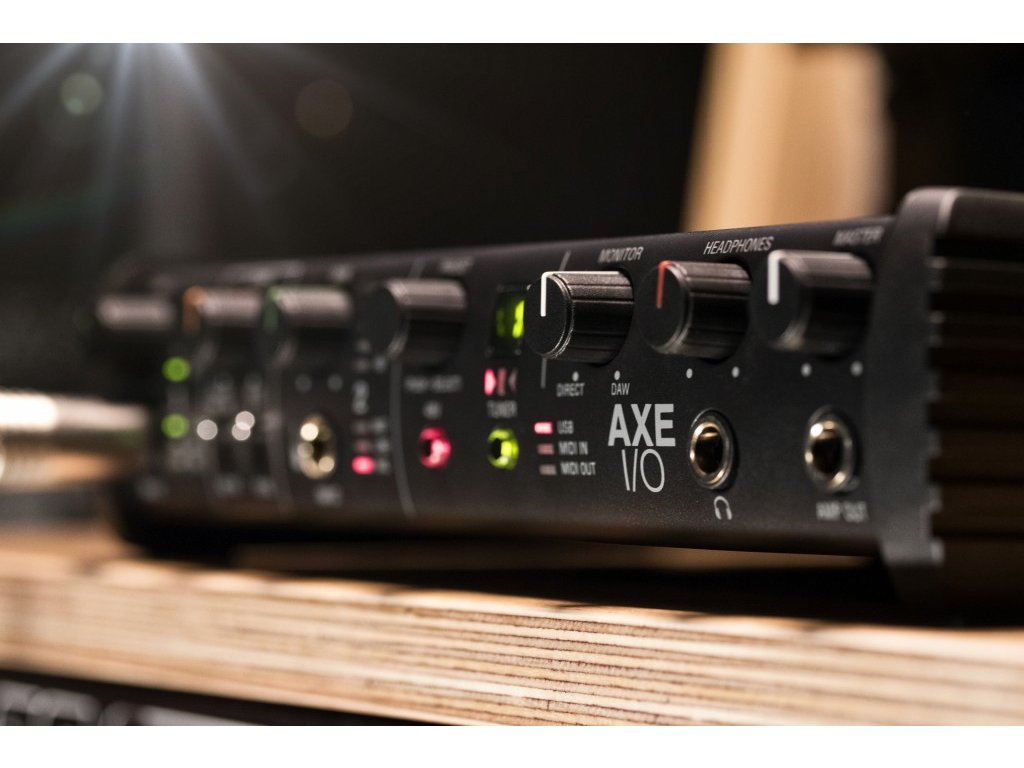

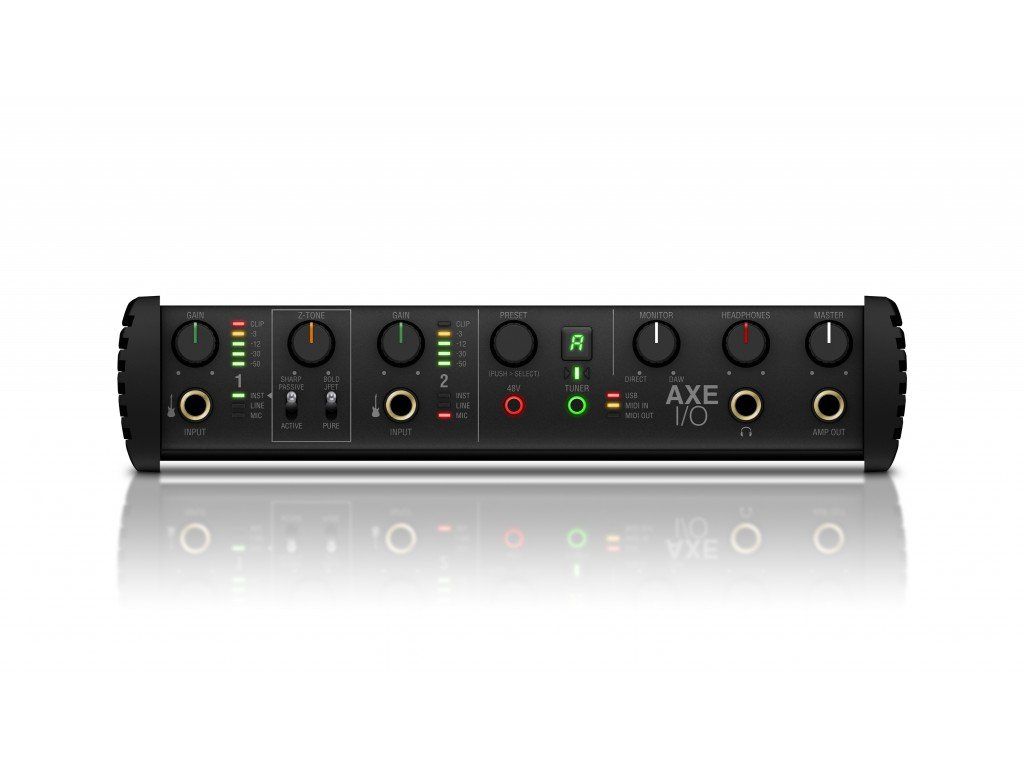

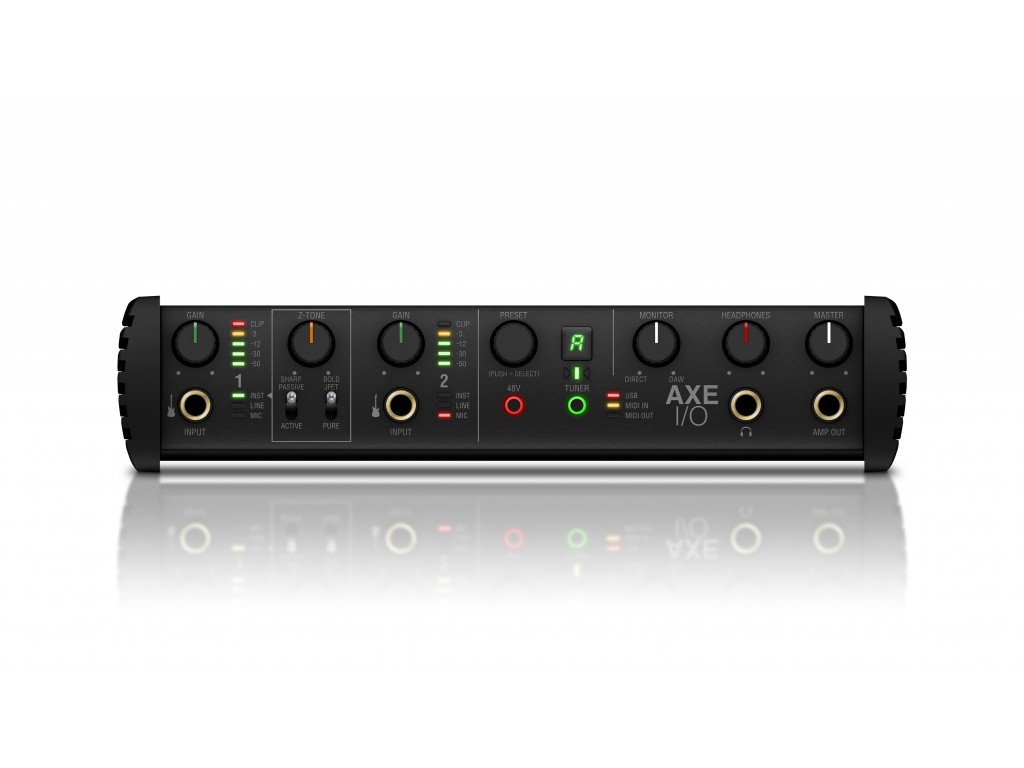

1 – Zdokonalený nástrojový vstup s technologií Z-TONE

2 – Přepínač typu snímačů

3 – Přepínač typu předzesilovače JFET/PURE

4 – Patentovaná technologie impedančního přizpůsobení Z-TONE

5 – Nástrojový vstup

6 – Ovladač preset s přiřaditelnou funkcí (přepínání presetů AmpliTube)

7 – Vestavěná ladička

8 – Referenční sluchátkový výstup

9 – Bezšumový výstup AMP-OUT pro účely re-amplifikace

AXE I/O pracuje se dvěma vysoko-impedančními nástrojovými vstupy s konektory jack 6,3 mm pro připojení kytar a baskytar, a také se dvěma kombinovanými vstupy s phantomovým napájením pro připojení mikrofonů nebo nástrojů s linkovou úrovní signálu. U každého vstupního kanálu je možné si pohodlně hlídat úrovně prostřednictvím přesného světelného meteringu. Pomocí dvojice plovoucích symetrických výstupů, dvou nesymetrických výstupů, jednoho plovoucího nesymetrického výstupu do zesilovače a sluchátkového výstupu můžete k AXE I/O připojit referenční monitory, PA nebo sluchátka, a to se samostatným nastavením hlasitosti. Díky ovladači Monitor lze snadným způsobem smíchat přímý signál AXE I/O se zvukem z počítače a monitorovat zvuk s nulovou latencí.

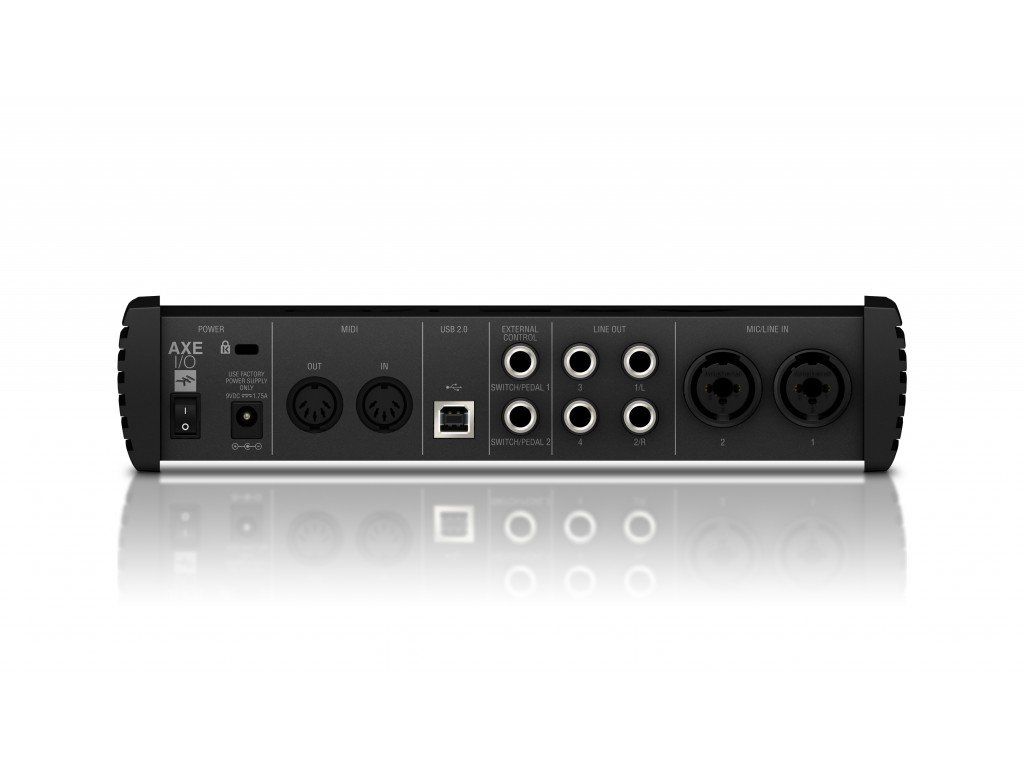

1 – Napájecí zdroj je součástí balení

2 – MIDI vstup/výstup

3 – Konektory pro připojení 2 expression pedálů/přepínačů s jedním nebo dvěma spínači

4 – 2 symetrické výstupy do referenčních monitorů/2 linkové výstupy

5 – 2 mikrofonní/linkové vstupy obvodu PURE

Převodníky pracující v rozlišení 24bitů/192 kHz a velmi stabilní interní synchronizace s nízkou úrovní jitteru jsou předpokladem vysoké přesnosti bez ohledu na to, zda snímáte vokály, akustické nástroje, elektrifikovaný zvuk kytary nebo jen přímý signál pro použití v kombinaci s AmpliTube.

Zlatý důl pro vaši kytaru

Hlavní kanál AXE I/O pracuje se 3 různými obvodovými topologiemi. To znamená, že máte k dispozici 3 různé způsoby, jak se přizpůsobit konkrétnímu typu nástroje, snímačů nebo hudebního a herního stylu. Jinými slovy: Ten nejlepší zvuk můžete dostat z jakéhokoliv nástroje.

 PURE: Zcela transparentní a velmi přesný nástrojový preamp, který žádným způsobem nezabarví původní zvuk.

JFET: Vstupní tranzistorový (JFET) buffer ve třídě A, který má za úkol přidat do signálu jemné harmonické obohacení. Mírné zdůraznění středového pásma zde vede k „teplejší barvě“ zvuku. Díky tomuto vstupu máte u jednoho nástroje k dispozici další zvukový charakter.

ACTIVE: V případě použití aktivních snímačů tato funkce obejde zbytečné stupně zesílení. Signálová cesta tak zůstává přímá, transparentní a co možná nejčistší.

 Pro zajištění čistoty signálu pracují všechny tři stupně s dynamickým rozsahem 117 dB. Frekvenční odezva v rozsahu 3 Hz – 32 kHz je předpokladem pro zachování plného rejstříku vašeho nástroje. Na rozdíl od levnějších rozhraní, která pracují s dolní hranicí kmitočtové odezvy na úrovni 20 Hz, AXE I/O zachytí i ty nejhlubší složky nástroje. Stejným způsobem uměle neořezává frekvence nad hranicí 20 kHz.

PURE – transparentní mikrofonní předzesilovače

Pro potřeby nahrávání pomocí mikrofonů nabízí AXE I/O uživateli dva mikrofonní předzesilovače PURE, které mají – zcela v duchu významu tohoto anglického slova – zajistit čistý a transparentní zvukový záznam.

Tyto mikrofonní preampy se vyznačují širokou a vyrovnanou frekvenční odezvou 5 Hz až 32 kHz,

± 0,5 dB (na 96 kHz). Vyhýbají se tak nežádoucímu zabarvení signálu a skvělým způsobem zachovávají původní zvukový charakter akustické kytary, piana či jiného snímaného nástroje. Zároveň s tím respektují i „rukopis“ použitého mikrofonu.

S dynamickým rozsahem 116 dB dokáží tyto předzesilovače perfektně pracovat jak s velice jemnými a tichými nástroji, tak s těmi nejhlasitějšími kytarovými aparaturami.

Zvuk a feeling, jak je neznáte

Charakter kytarových snímačů se může velmi dramaticky změnit v důsledku impedance použitého předzesilovače. Zatímco u mnoha kytarových zesilovačů se setkáte se zatížením 1 MOhm, efektové pedály pracují s mnohem nižší impedancí. To je také důvod, proč se zvuk i způsob, jakým vaše kytara reaguje, mění společně se zařízením, do kterého ji zapojíte.

Díky patentovanému obvodu s technologií Z-TONE™ můžete impedanci, která pracuje s vašimi snímači, nastavit kdekoliv v rozmezí od „ostřejšího“ nastavení 1 MOhm, až po „tučnější“ hodnotu 2,2 kOhm.

Při maximálním nastavení impedance bude váš zvuk užší, ostřejší a více přesný. Nižší zatížení má za následek temnější a tučnější témbr.

S pomocí tohoto parametru velmi rychle najdete způsob, jak svým kytarám propůjčit dokonce ještě zvučnější charakter. Po několika minutách experimentování s impedančním přizpůsobením nepochybně vytvoříte zvuk, který nádherně „padne“ do mixu, tak jako kdybyste pracovali s ekvalizérem.

Re-amplifikace snadno a rychle

Mnoho kytaristů, kteří se někdy snažili propojit své zesilovače a efektové pedály s nahrávacím zařízením, přišlo na to, že se ani v nejmenším nejedná o lehký úkol! Potřebovali DI box a přerušovač zemní smyčky, který eliminuje nežádoucí ruchy. V neposlední řadě také museli neustále vše znovu odpojovat a přepojovat tak, aby mohli nahrávat přímo nebo přes zesilovač.

AXE I/O tento proces zásadním způsobem zjednodušil – a sice výstupem Amp Out. Jedná se o izolovaný výstup s nízkou úrovní šumu a konektorem jack 6,3 mm, který je pro snadný přístup umístěn na předním panelu.

Takto stačí vlastně jen nahrát stopu s čistým zvukem vaší kytary a až po té pomocí výstupu Amp Out experimentovat s různými zesilovači, stompboxy a mikrofony.

AXE I/O tak v rámci jednoho zařízení poskytuje jednoduché a přímočaré řešení pro re-amplifikaci – řešení, které šetří váš čas, peníze i energii. Nemluvě o neomezených zvukových možnostech vašich kytarových nahrávek…

Snadné propojení s AmpliTube a ještě mnohem více

AXE I/O nabízí řadu užitečných funkcí pro hráče, kteří preferují řešení „vše v jednom“.

Za prvé: Pomocí ovladače Preset můžete velmi rychle a snadno procházet presety v AmpliTube. Jediným stisknutím pak preset zvolíte a načtete. Výběr presetu tak můžete provést, aniž byste vzali do ruky myš. Vyloučena ovšem není ani přímá kontrola nad jakýmkoliv jiným virtuálním vybavením. V případě, že používáte jiný software, potenciometr Preset je za tímto účelem možné volně přiřadit k jakékoliv MIDI CC zprávě.

Za druhé: AXE I/O disponuje vstupy, které jsou vyhrazeny pro připojení dvou expression pedálů nebo dvojice přepínačů s jedním nebo dvěma nožními spínači. Jejich pomocí je pak možné  v reálném čase ovládat AmpliTube či jiný software. Díky funkci MIDI Learn stačí v AmpliTube kliknout na jakýkoliv parametr, který chcete ovládat, a pohnout pedálem. S pomocí AXE I/O můžete nakonfigurovat až 6 různých kontrolerů a podle potřeby při tom kombinovat pedály a přepínače.

V případě, že potřebujete v reálném čase ovládat větší množství parametrů, stačí využít MIDI rozhraní a k AXE I/O připojit podlahové kontrolery či iRig Stomp I/O. Použít můžete také běžné klávesy nebo standardní MIDI zařízení. Na předním panelu najdete také výstup pro ladičku, díky kterému můžete mezi nahráváním nástroj pohodlně doladit.

Velké úsilí jsme věnovali tomu, aby AXE I/O pracoval pouze s minimální latencí, která pro vás znamená okamžitou odezvu a přirozený feeling během nahrávání.

Pokročilé digitální ovládání a routing

Součástí systému AXE I/O je rovněž účinná a uživatelský komfortní aplikace Control Panel, která slouží pro správu vstupů a výstupů, směřování signálu nastavení vstupů pro kontrolery.

V záložce INTERFACE si můžete zobrazit aktivní vstupy, zapnout phantomové napájení a nebo za účelem co nejmenšího podílu šumu v signálu aktivovat funkci odzemnění. Nechybí zde také nastavení výstupní hlasitosti, routing signálu pro přímý monitoring, výběr vzorkovací frekvence či další volby.

Obrazovka záložky CONTROLLER slouží pro nastavení ovladače Preset a dvojice vstupů vyhrazených pro připojení kontrolerů. S ohledem na nároky dané herní situace si zde můžete nastavit například minimální a maximální hodnoty expression pedálu, MIDI kanál, číslo MIDI CC zprávy apod.

S pomocí aplikace Control Panel se můžete soustředit pouze na svou práci, jste rychlejší a vaše workflow je podstatně svobodnější.

Stáhněte si ovladače AXE I/O a příslušný ovládací software.

Plně vybavené analogové studio „v ceně“

AXE I/O nabízí masivní kolekci softwaru a plug-inů v hodnotě přes 1.000,- EUR. Na jednom místě tak máte k dispozici vše, co potřebujete pro nahrávání, mix a mastering.

Dodávaný AmpliTube 4 Deluxe je zdrojem 140 maximálně přesných modelů kytarových a baskytarových zesilovačů, reproboxů, efektových pedálů, mikrofonů a dalších zvuků.

Získáte:

- 33 modelů efektových pedálů: Acoustic Sim, Chorus, Flanger, Opto Tremolo, Delay, Wah Pedal, Diode Overdrive, Compressor, Graphic EQ a další

- 25 modelů zesilovačů: American Tube Clean 1, British Tube Lead 1, Solid State Bass Preamp, Jazz Amp 120 plus 5 zcela nových modelů klasických britských zesilovačů a nejen to…

- 29 modelů reproboxů: 4x12 Brit 8000, 4x12 Brit 9000, 4x12 Red Pig, 4x12 Brit Silver, 4x10 Open Vintage, 2x12 Closed Vintage, 4x12 Closed Vintage 1 a další

- 29 modelů moderních i vintage reproduktorů

- 12 modelů mikrofonů: Double Dynamic 57, Dynamic 57, Condenser 414, Condenser 87 a další

- 15 rackových efektů: Digital Delay, Parametric EQ, Rotary Speaker a další

- 2 ladičky: UltraTuner plus plně chromatická racková ladička

Společně s AXE I/O dostáváte také výběr deseti našich nejpopulárnějších a nejlépe znějících procesorů T-RackS 5, mezi kterými najdete modelace toho nejžádanějšího outboardového vybavení pro mastering , míchání a úpravu zvuku kytar, baskytar, zpěvu či jiných nástrojů.

Získáte:

Vintage Compressor / Limiter Model 670 - Vari-Mu kompresor/limiter

EQP-1A Vintage Tube Program Equalizer - klasický analogový lampový ekvalizér

White 2A Leveling Amplifier - lampový opto-kompresor/limiter

Black 76 Limiting Amplifier - FET kompresor/limiter

Tape Echo - vintage efekt páskového echa

De-Esser - vícepásmový De-Esser

CSR Room - dozvukový efekt

ONE - masteringový procesor „vše v jednom“

V softwarové výbavě AXE I/O nechybí ani Ableton Live 10 Lite – nástroj, s jehož pomocí můžete snadno skládat, nahrávat a produkovat vlastní skladby.
